BR/TH-A1D鐵殼溫控器,小型鐵殼溫控器，溫控開關
說明( Instruction)
BR/TH-A1D通用型和加強型系列熱保護器，廣泛應用于工業、家用電器電機及電氣設備，防止過流、過熱而產生的非正常工作提供有效可靠的安全保護。加強型外殼適用于塑封電機內置式安裝，可承受3.5Mpa的塑料成型工藝壓力。產品性能符合IEC34-11、GB13232、GB/T13002等標準。
BR/TH-A1D series common & enhanced thermal protectors are widely used in electric motors of industrial, household appliance & other electric equipment. The TH-A1D series can effectively and reliably guard against the damage caused by overflow and overheat. The shell of enhanced type is applicable to the internally installed plastic sealed motors and is capable of tolerating the 3.5Mpa technical pressure for plastic molding. The performance complies with the standards of IEC34-11, GB13232 and GB/T13002 etc.
結構及保護原理(Configuration & principles)
BR/ TH-A1D型熱保護器是由導熱金屬外殼、焊有銀合金觸點的雙金屬元件、導電支架、絕緣固定座、靜觸片及耐熱導線等元件組成。電流通過有阻抗的雙金屬元件，遇非正常工作時，隨電流增大或周圍溫度升高至設定溫度值時，雙金屬元件迅速動作，打開觸點，切斷電路。當裝置冷卻到安全工作溫度時，觸點自動閉合，恢復正常工作狀態。
BR/TH-A1D series thermal protector is composed by heat conductive metal shell, bimetal component welded silver alloy contact, current conductive frame, insulated fixing seat, static contact pad and heat resistant wires etc. When the current goes through the bimetal component with impedance, if the current increases or the environment temperature rises and the temperature reaches the preset value, the bimetal component will work and release the contact to shut off the circuit; and by contrast, if the device cools down to the safe temperature, the contact point will reset automatically.

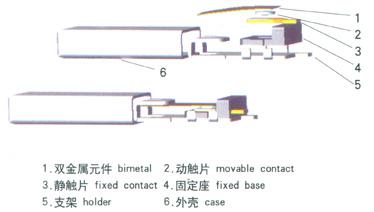

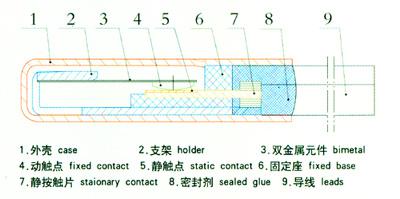

結構圖(Package Configuration)
|
規格 Type
|
動作溫度范圍
Open Temperature Range
|
規格 Type
|
動作溫度范圍
Open Temperature Range
|
|
50℃
|
50±5.0℃
|
100℃
|
100±5.0℃
|
|
55℃
|
55±5.0℃
|
105℃
|
105±5.0℃
|
|
60℃
|
60±5.0℃
|
110℃
|
110±5.0℃
|
|
65℃
|
65±5.0℃
|
115℃
|
115±5.0℃
|
|
70℃
|
70±5.0℃
|
120℃
|
120±5.0℃
|
|
75℃
|
75±5.0℃
|
125℃
|
125±5.0℃
|
|
80℃
|
80±5.0℃
|
130℃
|
130±5.0℃
|
|
85℃
|
85±5.0℃
|
135℃
|
135±5.0℃
|
|
90℃
|
90±5.0℃
|
140℃
|
140±5.0℃
|
|
95℃
|
95±5.0℃
|
145℃
|
145±5.0℃
|
|
|
|
150℃
|
150±5.0℃
|
注意(Attentions)
1、由于外殼是金屬導電體，在使用時應配置有導熱且耐溫的絕緣套管。
2、選擇保護溫度時參照A-C曲線圖。
1. The product is covered with a heat conductive and temperature resistant insulated tube because of its shell is made of conductive metal.
2. Please take A-C curve for your reference for your good choice of TH-A1D series thermal protector.
額定動作溫度對照表(According Table open temperature)
說明：復位溫度為標準動作溫度值的2/3,公差為±15℃，或由用戶指定。
Instruction: Reseting temperature is 2/3 of standard opening temperature or specified by customers. it's tolerance is 15℃.
觸點最大容量(Contact Capacity)
BR/TH系列保護器在下述條件下可分?jǐn)嘟油ūＷo(hù)5000次。
BR/TH series thermal protectors are applicable for more than 5000 cycles.
電壓 Voltage24V-DC125V-AC250V-AC
電流 Current12A12A8A

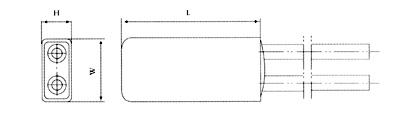

安裝及外形尺寸(Design Detail)
L長12.8*W寬6.6*H高3.2mm
導線(WireType)
導線為AWG20#、22#硅膠線和電子輻照線，特殊要求可專業制造。
General, 20#、22# silicon wire & electronic wire would be provided. Wires met to the customs requirement can also be provided.

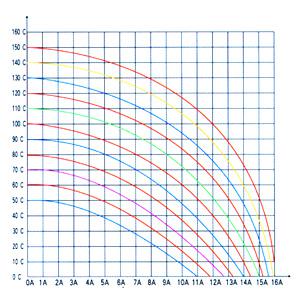

A-C曲線圖( A-C Curve)
臨界脫扣電流與周圍溫度曲線（選擇保護溫度時應同事考慮電流效應）
The critical current & ambient temperature curve(Note:the current will effect to the open temperature)
